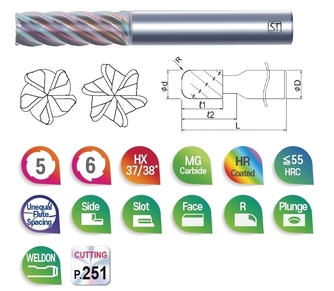

- 5,6TROCHOIDAL 5,6날 트로코이달 엔드밀-복합소재용
- 특징
- 가변헬릭스(37~38)와 부등분할로 채터링을 억제하고 공구 수 명을 증가시켜 고효율 가공 실현
- 최적의 설계로 날부의 강성이 크며 채터링 발생이 적음
- HR 코팅은 다양한 절삭 환경 및 영역에서 저속/저경도 소재~고 속/고경도 소재, 내열소재 절삭을 가능하게 함
- HR 코팅은 인성을 증가시켜 단속 및 저속에서 내치핑선 개선
- 칩브레이크 적용으로 칩 배출 용이
- 10파이 이상 사이드락 적용
- 건식 및 습식용
- Tolerance
Cutting Dia. D≤6: 0/-0.01
D>6: 0/-0.015Corner Radius ±0.01
Recommended workpiece Material
| 탄소강/합금강(~HB350) | 스테인리스(~HB240) | 주철(~HB260) | 중저경도강(~HRc50) | 고경도강(HRc45~55) | 초고경도강(~HRc55~68) | 니켈& 티타늄 합금 |
동합금 | 알루미늄 | 수지 & 플라스틱 | 흑연 |
|---|---|---|---|---|---|---|---|---|---|---|
| ○ | △ | ○ | ○ | ◎ | ○ | ○ | △ |
가로로 스크롤하세요
(Unit: mm)
가로로 스크롤하세요.
주문번호 |
날경 x 코너R d X CR |
날장 L1 |
유효장 L2 |
전장 L |
생크경 D |
날수 |
|---|---|---|---|---|---|---|
| 5TROHR 600 R020 65 | 6.0 X 0.2R | 24 | - | 65 | 6 | 5 |
| 5TROHR 600 R050 2600 | 6.0 X 0.5R | 18 | 26 | 65 | 6 | 5 |
| 5TROHR 800 R020 68 | 8.0 X 0.2R | 24 | - | 68 | 8 | 5 |
| 5TROHR 800 R050 3100 | 8.0 X 0.5R | 24 | 31 | 80 | 8 | 5 |
| 5TROHR 1000 R020 80 | 10.0 X 0.2R | 30 | - | 80 | 10 | 5 |
| 5TROHR 1000 R050 3800 | 10.0 X 0.5R | 30 | 38 | 80 | 10 | 5 |
| 5TROHR 1200 R050 90 | 12.0 X 0.5R | 36 | - | 90 | 12 | 5 |
| 5TROHR 1200 R050 4600 | 12.0 X 0.5R | 36 | 46 | 90 | 12 | 5 |
| 5TROHR 1600 R100 5800 | 16.0 X 1.0R | 48 | 58 | 110 | 16 | 5 |
| 5TROHR 2000 R200 120 | 20.0 X 2.0R | 60 | - | 120 | 20 | 5 |
| 6TROHR 1000 R050 80 | 10.0 X 0.5R | 30 | - | 80 | 10 | 6 |
| 6TROHR 1200 R050 90 | 12.0 X 0.5R | 36 | - | 90 | 12 | 6 |
| 6TROHR 1600 R100 120 | 16.0 X 1.0R | 36 | - | 120 | 16 | 6 |
| 6TROHR 2000 R100 130 | 20.0 X 1.0R | 60 | - | 130 | 20 | 6 |
