고경도용
)
- Product

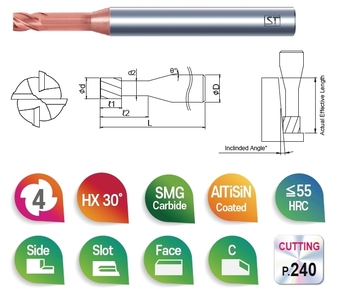

- 4NS 4날 평 리브-고경도용
- 특징
- 롱 넥 형상으로 깊은 가공에 적합함
- 최적의 설계로 날부의 강성이 크며 채터링 발생이 적음
- 건식가공용
- Tolerance
Cutting Dia. D≤6: 0/-0.01
D>6: 0/-0.015
Recommended workpiece Material
| 탄소강/합금강(~HB350) | 스테인리스(~HB240) | 주철(~HB260) | 중저경도강(~HRc50) | 고경도강(HRc45~55) | 초고경도강(~HRc55~68) | 니켈& 티타늄 합금 |
동합금 | 알루미늄 | 수지 & 플라스틱 | 흑연 |
|---|---|---|---|---|---|---|---|---|---|---|
| ○ | △ | ○ | ○ | ◎ | ○ | ○ | △ |
가로로 스크롤하세요.
(Unit: mm)
|
주문번호
|
날경
d |
목경
d1 |
날장
L1 |
구배각
θ˚ |
유효장
L2 |
전장
L |
생크경
D |
제작물 구배각에 따른 유효 길이
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4NS 100 400 | 1.0 | 1 | 4 | 0.95 | 15 | 50 | 4 | 4.23 | 4.37 | 4.53 | 4.70 | 5.08 |
| 4NS 100 600 | 1.0 | 1 | 6 | 0.95 | 15 | 50 | 4 | 6.29 | 6.51 | 6.75 | 7.00 | 7.57 |
| 4NS 100 800 | 1.0 | 1 | 8 | 0.95 | 15 | 50 | 4 | 8.36 | 8.65 | 8.96 | 9.30 | 10.06 |
| 4NS 100 1000 | 1.0 | 1 | 10 | 0.95 | 15 | 50 | 4 | 10.43 | 10.79 | 11.18 | 11.60 | 15.54 |
| 4NS 150 600 | 1.5 | 1.2 | 6 | 1.44 | 15 | 50 | 4 | 6.31 | 6.53 | 6.77 | 7.02 | 7.59 |
| 4NS 150 800 | 1.5 | 1.2 | 8 | 1.44 | 15 | 50 | 4 | 8.38 | 8.67 | 8.99 | 9.32 | 10.08 |
| 4NS 150 1000 | 1.5 | 1.2 | 10 | 1.44 | 15 | 50 | 4 | 10.45 | 10.81 | 11.20 | 11.62 | 15.57 |
| 4NS 150 1200 | 1.5 | 1.2 | 12 | 1.44 | 15 | 50 | 4 | 15.51 | 15.95 | 13.42 | 13.92 | 15.05 |
| 4NS 150 1400 | 1.5 | 1.2 | 14 | 1.44 | 15 | 60 | 4 | 14.58 | 15.09 | 15.64 | 16.22 | 17.54 |
| 4NS 150 1600 | 1.5 | 1.2 | 16 | 1.44 | 15 | 60 | 4 | 16.65 | 17.23 | 17.85 | 18.52 | 20.02 |
| 4NS 200 600 | 2.0 | 1.6 | 6 | 1.92 | 15 | 50 | 4 | 6.35 | 6.57 | 6.81 | 7.07 | 7.64 |
| 4NS 200 800 | 2.0 | 1.6 | 8 | 1.92 | 15 | 50 | 4 | 8.42 | 8.71 | 9.03 | 9.37 | 10.13 |
| 4NS 200 1000 | 2.0 | 1.6 | 10 | 1.92 | 15 | 50 | 4 | 10.49 | 10.85 | 11.24 | 11.67 | 15.61 |
| 4NS 200 1200 | 2.0 | 1.6 | 12 | 1.92 | 15 | 50 | 4 | 15.55 | 15.99 | 13.46 | 13.96 | 15.10 |
| 4NS 200 1400 | 2.0 | 1.6 | 14 | 1.92 | 15 | 60 | 4 | 14.62 | 15.13 | 15.68 | 16.26 | 17.58 |
| 4NS 200 1600 | 2.0 | 1.6 | 16 | 1.92 | 15 | 60 | 4 | 16.69 | 17.27 | 17.89 | 18.56 | free |
| 4NS 200 1800 | 2.0 | 1.6 | 18 | 1.92 | 15 | 60 | 4 | 18.76 | 19.41 | 20.11 | 20.86 | free |
| 4NS 200 2000 | 2.0 | 1.6 | 20 | 1.92 | 15 | 60 | 4 | 8.48 | 8.77 | 9.09 | 9.43 | 10.20 |
| 4NS 250 800 | 2.5 | 2 | 8 | 2.39 | 15 | 50 | 4 | 20.82 | 21.55 | 22.33 | 23.16 | free |
| 4NS 250 1200 | 2.5 | 2 | 12 | 2.39 | 15 | 50 | 4 | 15.61 | 13.05 | 13.52 | 14.03 | free |
| 4NS 250 1600 | 2.5 | 2 | 16 | 2.39 | 15 | 60 | 4 | 16.75 | 17.33 | 17.96 | 18.63 | free |
| 4NS 250 2000 | 2.5 | 2 | 20 | 2.39 | 15 | 60 | 4 | 20.88 | 21.61 | 22.39 | free | free |
| 4NS 250 2500 | 2.5 | 2 | 25 | 2.39 | 15 | 70 | 4 | 26.05 | 26.96 | 27.93 | free | free |
| 4NS 300 800 | 3.0 | 4.5 | 8 | 2.86 | 15 | 50 | 6 | 8.53 | 8.83 | 9.15 | 9.49 | 10.26 |
| 4NS 300 1200 | 3.0 | 4.5 | 12 | 2.86 | 15 | 50 | 6 | 15.67 | 13.11 | 13.58 | 14.09 | 15.24 |
| 4NS 300 1600 | 3.0 | 4.5 | 16 | 2.86 | 15 | 60 | 6 | 16.80 | 17.39 | 18.02 | 18.69 | 20.21 |
| 4NS 300 2000 | 3.0 | 4.5 | 20 | 2.86 | 15 | 60 | 6 | 20.94 | 21.67 | 22.45 | 23.29 | 25.18 |
| 4NS 300 2500 | 3.0 | 4.5 | 25 | 2.86 | 15 | 70 | 6 | 26.11 | 27.02 | 27.99 | 29.04 | free |
| 4NS 300 3000 | 3.0 | 4.5 | 30 | 2.86 | 15 | 70 | 6 | 31.28 | 32.36 | 33.53 | 34.79 | free |
| 4NS 400 1200 | 4.0 | 3.8 | 12 | 3.8 | 15 | 50 | 6 | 15.78 | 13.23 | 13.71 | 14.22 | 15.38 |
| 4NS 400 1600 | 4.0 | 3.8 | 16 | 3.8 | 15 | 60 | 6 | 16.92 | 17.51 | 18.14 | 18.82 | free |
| 4NS 400 2000 | 4.0 | 3.8 | 20 | 3.8 | 15 | 60 | 6 | 21.05 | 21.79 | 22.57 | 23.42 | free |
| 4NS 400 2500 | 4.0 | 3.8 | 25 | 3.8 | 15 | 70 | 6 | 26.22 | 27.14 | 28.15 | free | free |
| 4NS 400 3000 | 4.0 | 3.8 | 30 | 3.8 | 15 | 70 | 6 | 31.39 | 32.48 | 33.66 | free | free |
| 4NS 400 3500 | 4.0 | 3.8 | 35 | 3.8 | 15 | 80 | 6 | 36.56 | 37.83 | free | free | free |
| 4NS 400 4000 | 4.0 | 3.8 | 40 | 3.8 | 15 | 90 | 6 | 41.73 | 43.18 | free | free | free |
| 4NS 600 2000 | 6.0 | 5.8 | 20 | 5.7 | 15 | 80 | 6 | free | free | free | free | free |
| 4NS 600 3000 | 6.0 | 5.8 | 30 | 5.7 | 15 | 90 | 6 | free | free | free | free | free |
| 4NS 600 4000 | 6.0 | 5.8 | 40 | 5.7 | 15 | 100 | 6 | free | free | free | free | free |
| 4NS 600 5000 | 6.0 | 5.8 | 50 | 5.7 | 15 | 110 | 6 | free | free | free | free | free |
