| Cutting Dia. | D≤6: 0/-0.01 D>6: 0/-0.015 |
|---|
| 탄소강/합금강(~HB350) | 스테인리스(~HB240) | 주철(~HB260) | 중저경도강(~HRc50) | 고경도강(HRc45~55) | 초고경도강(~HRc55~68) | 티타늄합금 | 동합금 | 알루미늄 | 수지 & 플라스틱 | 흑연 |
|---|---|---|---|---|---|---|---|---|---|---|
| ○ | △ | ○ | ○ | ◎ |
가로로 스크롤하세요.

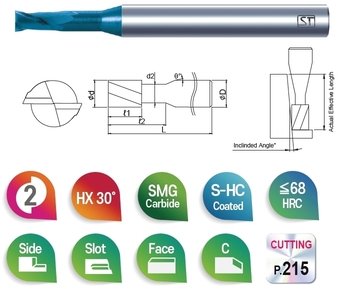

(Unit: mm)
|
주문번호
|
날경
d |
목경
d1 |
날장
L1 |
구배각
θ˚ |
유효장
L2 |
전장
L |
생크경
D |
제작물 구배각에 따른 유효 길이
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2NSH 010 030 | 0.1 | 0.085 | 0.10 | 15 | 0.30 | 45 | 4 | 0.33 | 0.35 | 0.36 | 0.37 | 0.40 |
| 2NSH 010 050 | 0.1 | 0.085 | 0.10 | 15 | 0.50 | 45 | 4 | 0.54 | 0.56 | 0.58 | 0.60 | 0.65 |
| 2NSH 010 100 | 0.1 | 0.085 | 0.10 | 15 | 1.00 | 45 | 4 | 1.06 | 1.09 | 1.13 | 1.18 | 1.27 |
| 2NSH 015 030 | 0.15 | 0.13 | 0.15 | 15 | 0.30 | 45 | 4 | 0.34 | 0.36 | 0.37 | 0.38 | 0.41 |
| 2NSH 015 050 | 0.15 | 0.13 | 0.15 | 15 | 0.50 | 45 | 4 | 0.55 | 0.57 | 0.59 | 0.61 | 0.66 |
| 2NSH 015 100 | 0.15 | 0.13 | 0.15 | 15 | 1.00 | 45 | 4 | 1.07 | 1.10 | 1.14 | 1.19 | 1.28 |
| 2NSH 020 050 | 0.2 | 0.18 | 0.20 | 15 | 0.50 | 45 | 4 | 0.55 | 0.57 | 0.59 | 0.61 | 0.66 |
| 2NSH 020 100 | 0.2 | 0.18 | 0.20 | 15 | 1.00 | 45 | 4 | 1.07 | 1.10 | 1.14 | 1.19 | 1.28 |
| 2NSH 020 150 | 0.2 | 0.18 | 0.20 | 15 | 1.50 | 45 | 4 | 1.58 | 1.64 | 1.70 | 1.76 | 1.91 |
| 2NSH 020 200 | 0.2 | 0.18 | 0.20 | 15 | 2.00 | 45 | 4 | 2.10 | 2.17 | 2.25 | 2.34 | 2.53 |
| 2NSH 020 300 | 0.2 | 0.18 | 0.20 | 15 | 3.00 | 45 | 4 | 3.13 | 3.24 | 3.36 | 3.49 | 3.77 |
| 2NSH 020 400 | 0.2 | 0.18 | 0.20 | 15 | 4.00 | 45 | 4 | 4.17 | 4.31 | 4.47 | 4.64 | 5.01 |
| 2NSH 030 100 | 0.3 | 0.28 | 0.30 | 15 | 1.00 | 45 | 4 | 1.07 | 1.10 | 1.14 | 1.19 | 1.28 |
| 2NSH 030 150 | 0.3 | 0.28 | 0.30 | 15 | 1.50 | 45 | 4 | 1.58 | 1.64 | 1.70 | 1.76 | 1.91 |
| 2NSH 030 200 | 0.3 | 0.28 | 0.30 | 15 | 2.00 | 45 | 4 | 2.10 | 2.17 | 2.25 | 2.34 | 2.53 |
| 2NSH 030 300 | 0.3 | 0.28 | 0.30 | 15 | 3.00 | 45 | 4 | 3.13 | 3.24 | 3.36 | 3.49 | 3.77 |
| 2NSH 030 400 | 0.3 | 0.28 | 0.30 | 15 | 4.00 | 45 | 4 | 4.17 | 4.31 | 4.47 | 4.64 | 5.01 |
| 2NSH 030 600 | 0.3 | 0.28 | 0.30 | 15 | 6.00 | 45 | 4 | 6.24 | 6.45 | 6.69 | 6.94 | 7.50 |
| 2NSH 030 800 | 0.3 | 0.28 | 0.30 | 15 | 8.00 | 45 | 4 | 8.30 | 8.59 | 8.90 | 9.24 | 9.99 |
| 2NSH 040 100 | 0.4 | 0.37 | 0.40 | 15 | 1.00 | 45 | 4 | 1.09 | 1.12 | 1.17 | 1.21 | 1.31 |
| 2NSH 040 150 | 0.4 | 0.37 | 0.40 | 15 | 1.50 | 45 | 4 | 1.60 | 1.66 | 1.72 | 1.78 | 1.93 |
| 2NSH 040 200 | 0.4 | 0.37 | 0.40 | 15 | 2.00 | 45 | 4 | 2.12 | 2.19 | 2.27 | 2.36 | 2.55 |
| 2NSH 040 250 | 0.4 | 0.37 | 0.40 | 15 | 2.50 | 45 | 4 | 2.64 | 2.73 | 2.83 | 2.93 | 3.17 |
| 2NSH 040 300 | 0.4 | 0.37 | 0.40 | 15 | 3.00 | 45 | 4 | 3.15 | 3.26 | 3.38 | 3.51 | 3.79 |
| 2NSH 040 350 | 0.4 | 0.37 | 0.40 | 15 | 3.50 | 45 | 4 | 3.67 | 3.80 | 3.94 | 4.08 | 4.42 |
| 2NSH 040 400 | 0.4 | 0.37 | 0.40 | 15 | 4.00 | 45 | 4 | 4.19 | 4.33 | 4.49 | 4.66 | 5.04 |
| 2NSH 040 500 | 0.4 | 0.37 | 0.40 | 15 | 5.00 | 45 | 4 | 5.22 | 5.40 | 5.60 | 5.81 | 6.28 |
| 2NSH 040 600 | 0.4 | 0.37 | 0.40 | 15 | 6.00 | 45 | 4 | 6.25 | 6.47 | 6.71 | 6.96 | 7.52 |
| 2NSH 040 800 | 0.4 | 0.37 | 0.40 | 15 | 8.00 | 45 | 4 | 8.32 | 8.61 | 8.92 | 9.26 | 10.01 |
| 2NSH 040 1000 | 0.4 | 0.37 | 0.40 | 15 | 10.00 | 45 | 4 | 10.39 | 10.75 | 11.14 | 11.56 | 12.50 |
| 2NSH 040 1200 | 0.4 | 0.37 | 0.40 | 15 | 12.00 | 45 | 4 | 12.46 | 12.89 | 13.36 | 13.86 | 14.98 |
| 2NSH 050 100 | 0.5 | 0.47 | 0.50 | 15 | 1.00 | 45 | 4 | 1.09 | 1.12 | 1.17 | 1.21 | 1.31 |
| 2NSH 050 150 | 0.5 | 0.47 | 0.50 | 15 | 1.50 | 45 | 4 | 1.60 | 1.66 | 1.72 | 1.78 | 1.93 |
| 2NSH 050 200 | 0.5 | 0.47 | 0.50 | 15 | 2.00 | 45 | 4 | 2.12 | 2.19 | 2.27 | 2.36 | 2.55 |
| 2NSH 050 250 | 0.5 | 0.47 | 0.50 | 15 | 2.50 | 45 | 4 | 2.64 | 2.73 | 2.83 | 2.93 | 3.17 |
| 2NSH 050 300 | 0.5 | 0.47 | 0.50 | 15 | 3.00 | 45 | 4 | 3.15 | 3.26 | 3.38 | 3.51 | 3.79 |
| 2NSH 050 350 | 0.5 | 0.47 | 0.50 | 15 | 3.50 | 45 | 4 | 3.67 | 3.80 | 3.94 | 4.08 | 4.42 |
| 2NSH 050 400 | 0.5 | 0.47 | 0.50 | 15 | 4.00 | 45 | 4 | 4.19 | 4.33 | 4.49 | 4.66 | 5.04 |
| 2NSH 050 500 | 0.5 | 0.47 | 0.50 | 15 | 5.00 | 45 | 4 | 5.22 | 5.40 | 5.60 | 5.81 | 6.28 |
| 2NSH 050 600 | 0.5 | 0.47 | 0.50 | 15 | 6.00 | 45 | 4 | 6.25 | 6.47 | 6.71 | 6.96 | 7.52 |
| 2NSH 050 800 | 0.5 | 0.47 | 0.50 | 15 | 8.00 | 45 | 4 | 8.32 | 8.61 | 8.92 | 9.26 | 10.01 |
| 2NSH 050 1000 | 0.5 | 0.47 | 0.50 | 15 | 10.00 | 45 | 4 | 10.39 | 10.75 | 11.14 | 11.56 | 12.50 |
| 2NSH 050 1200 | 0.5 | 0.47 | 0.50 | 15 | 12.00 | 45 | 4 | 12.46 | 12.89 | 13.36 | 13.86 | 14.98 |
| 2NSH 060 150 | 0.6 | 0.57 | 0.60 | 15 | 1.50 | 45 | 4 | 1.60 | 1.66 | 1.72 | 1.78 | 1.93 |
| 2NSH 060 200 | 0.6 | 0.57 | 0.60 | 15 | 2.00 | 45 | 4 | 2.12 | 2.19 | 2.27 | 2.36 | 2.55 |
| 2NSH 060 300 | 0.6 | 0.57 | 0.60 | 15 | 3.00 | 45 | 4 | 3.15 | 3.26 | 3.38 | 3.51 | 3.79 |
| 2NSH 060 400 | 0.6 | 0.57 | 0.60 | 15 | 4.00 | 45 | 4 | 4.19 | 4.33 | 4.49 | 4.66 | 5.04 |
| 2NSH 060 500 | 0.6 | 0.57 | 0.60 | 15 | 5.00 | 45 | 4 | 5.22 | 5.40 | 5.60 | 5.81 | 6.28 |
| 2NSH 060 600 | 0.6 | 0.57 | 0.60 | 15 | 6.00 | 45 | 4 | 6.25 | 6.47 | 6.71 | 6.96 | 7.52 |
| 2NSH 060 800 | 0.6 | 0.57 | 0.60 | 15 | 8.00 | 45 | 4 | 8.32 | 8.61 | 8.92 | 9.26 | 10.01 |
| 2NSH 060 1000 | 0.6 | 0.57 | 0.60 | 15 | 10.00 | 45 | 4 | 10.39 | 10.75 | 11.14 | 11.56 | 12.50 |
| 2NSH 060 1200 | 0.6 | 0.57 | 0.60 | 15 | 12.00 | 45 | 4 | 12.46 | 12.89 | 13.36 | 13.86 | 14.98 |
| 2NSH 060 1600 | 0.6 | 0.57 | 0.60 | 15 | 16.00 | 50 | 4 | 16.59 | 17.17 | 17.79 | 18.46 | 19.95 |
| 2NSH 070 200 | 0.7 | 0.66 | 0.70 | 15 | 2.00 | 45 | 4 | 2.14 | 2.21 | 2.29 | 2.38 | 2.57 |
| 2NSH 070 300 | 0.7 | 0.66 | 0.70 | 15 | 3.00 | 45 | 4 | 3.17 | 3.28 | 3.40 | 3.53 | 3.82 |
| 2NSH 070 400 | 0.7 | 0.66 | 0.70 | 15 | 4.00 | 45 | 4 | 4.21 | 4.35 | 4.51 | 4.68 | 5.06 |
| 2NSH 070 600 | 0.7 | 0.66 | 0.70 | 15 | 6.00 | 45 | 4 | 6.27 | 6.49 | 6.73 | 6.98 | 7.55 |
| 2NSH 070 800 | 0.7 | 0.66 | 0.70 | 15 | 8.00 | 45 | 4 | 8.34 | 8.63 | 8.94 | 9.28 | 10.03 |
| 2NSH 070 1000 | 0.7 | 0.66 | 0.70 | 15 | 10.00 | 45 | 4 | 10.41 | 10.77 | 11.16 | 11.58 | 12.52 |
| 2NSH 080 200 | 0.8 | 0.77 | 0.80 | 15 | 2.00 | 45 | 4 | 2.12 | 2.19 | 2.27 | 2.36 | 2.55 |
| 2NSH 080 300 | 0.8 | 0.77 | 0.80 | 15 | 3.00 | 45 | 4 | 3.15 | 3.26 | 3.38 | 3.51 | 3.79 |
| 2NSH 080 400 | 0.8 | 0.77 | 0.80 | 15 | 4.00 | 45 | 4 | 4.19 | 4.33 | 4.49 | 4.66 | 5.04 |
| 2NSH 080 500 | 0.8 | 0.77 | 0.80 | 15 | 5.00 | 45 | 4 | 5.22 | 5.40 | 5.60 | 5.81 | 6.28 |
| 2NSH 080 600 | 0.8 | 0.77 | 0.80 | 15 | 6.00 | 45 | 4 | 6.25 | 6.47 | 6.71 | 6.96 | 7.52 |
| 2NSH 080 800 | 0.8 | 0.77 | 0.80 | 15 | 8.00 | 45 | 4 | 8.32 | 8.61 | 8.92 | 9.26 | 10.01 |
| 2NSH 080 1000 | 0.8 | 0.77 | 0.80 | 15 | 10.00 | 45 | 4 | 10.39 | 10.75 | 11.14 | 11.56 | 12.50 |
| 2NSH 080 1200 | 0.8 | 0.77 | 0.80 | 15 | 12.00 | 45 | 4 | 12.46 | 12.89 | 13.36 | 13.86 | 14.98 |
| 2NSH 080 1600 | 0.8 | 0.77 | 0.80 | 15 | 16.00 | 50 | 4 | 16.59 | 17.17 | 17.79 | 18.46 | 19.95 |
| 2NSH 080 2000 | 0.8 | 0.77 | 0.80 | 15 | 20.00 | 50 | 4 | 20.73 | 21.45 | 22.22 | 23.06 | 24.93 |
| 2NSH 080 2500 | 0.8 | 0.77 | 0.80 | 15 | 25.00 | 60 | 4 | 25.89 | 26.80 | 27.76 | 28.81 | free |
| 2NSH 090 200 | 0.9 | 0.85 | 0.90 | 15 | 2.00 | 45 | 4 | 2.16 | 2.23 | 2.32 | 2.40 | 2.60 |
| 2NSH 090 400 | 0.9 | 0.85 | 0.90 | 15 | 4.00 | 45 | 4 | 4.23 | 4.37 | 4.53 | 4.70 | 5.08 |
| 2NSH 090 600 | 0.9 | 0.85 | 0.90 | 15 | 6.00 | 45 | 4 | 6.29 | 6.51 | 6.75 | 7.00 | 7.57 |
| 2NSH 090 800 | 0.9 | 0.85 | 0.90 | 15 | 8.00 | 45 | 4 | 8.36 | 8.65 | 8.96 | 9.30 | 10.06 |
| 2NSH 090 1000 | 0.9 | 0.85 | 0.90 | 15 | 10.00 | 45 | 4 | 10.43 | 10.79 | 11.18 | 11.60 | 12.54 |
| 2NSH 100 200 | 1.0 | 0.95 | 1.00 | 15 | 2.00 | 45 | 4 | 2.16 | 2.23 | 2.32 | 2.40 | 2.60 |
| 2NSH 100 300 | 1.0 | 0.95 | 1.00 | 15 | 3.00 | 45 | 4 | 3.19 | 3.30 | 3.42 | 3.55 | 3.84 |
| 2NSH 100 400 | 1.0 | 0.95 | 1.00 | 15 | 4.00 | 45 | 4 | 4.23 | 4.37 | 4.53 | 4.70 | 5.08 |
| 2NSH 100 500 | 1.0 | 0.95 | 1.00 | 15 | 5.00 | 45 | 4 | 5.26 | 5.44 | 5.64 | 5.85 | 6.33 |
| 2NSH 100 600 | 1.0 | 0.95 | 1.00 | 15 | 6.00 | 45 | 4 | 6.29 | 6.51 | 6.75 | 7.00 | 7.57 |
| 2NSH 100 800 | 1.0 | 0.95 | 1.00 | 15 | 8.00 | 45 | 4 | 8.36 | 8.65 | 8.96 | 9.30 | 10.06 |
| 2NSH 100 1000 | 1.0 | 0.95 | 1.00 | 15 | 10.00 | 45 | 4 | 10.43 | 10.79 | 11.18 | 11.60 | 12.54 |
| 2NSH 100 1200 | 1.0 | 0.95 | 1.00 | 15 | 12.00 | 45 | 4 | 12.50 | 12.93 | 13.40 | 13.90 | 15.03 |
| 2NSH 100 1400 | 1.0 | 0.95 | 1.00 | 15 | 14.00 | 45 | 4 | 14.56 | 15.07 | 15.61 | 16.20 | 17.52 |
| 2NSH 100 1600 | 1.0 | 0.95 | 1.00 | 15 | 16.00 | 50 | 4 | 16.63 | 17.21 | 17.83 | 18.50 | 20.00 |
| 2NSH 100 1800 | 1.0 | 0.95 | 1.00 | 15 | 18.00 | 50 | 4 | 18.70 | 19.35 | 20.05 | 20.80 | 22.49 |
| 2NSH 100 2000 | 1.0 | 0.95 | 1.00 | 15 | 20.00 | 50 | 4 | 20.76 | 21.49 | 22.26 | 23.10 | 24.97 |
| 2NSH 100 2500 | 1.0 | 0.95 | 1.00 | 15 | 25.00 | 60 | 4 | 25.93 | 26.84 | 27.81 | 28.85 | free |
| 2NSH 100 3000 | 1.0 | 0.95 | 1.00 | 15 | 30.00 | 70 | 4 | 31.10 | 32.19 | 33.35 | 34.60 | free |
| 2NSH 120 400 | 1.2 | 1.14 | 1.20 | 15 | 4.00 | 45 | 4 | 4.25 | 4.39 | 4.55 | 4.72 | 5.11 |
| 2NSH 120 600 | 1.2 | 1.14 | 1.20 | 15 | 6.00 | 45 | 4 | 6.31 | 6.53 | 6.77 | 7.02 | 7.59 |
| 2NSH 120 800 | 1.2 | 1.14 | 1.20 | 15 | 8.00 | 45 | 4 | 8.38 | 8.67 | 8.99 | 9.32 | 10.08 |
| 2NSH 120 1000 | 1.2 | 1.14 | 1.20 | 15 | 10.00 | 45 | 4 | 10.45 | 10.81 | 11.20 | 11.62 | 12.57 |
| 2NSH 120 1200 | 1.2 | 1.14 | 1.20 | 15 | 12.00 | 45 | 4 | 12.51 | 12.95 | 13.42 | 13.92 | 15.05 |
| 2NSH 120 1600 | 1.2 | 1.14 | 1.20 | 15 | 16.00 | 50 | 4 | 16.65 | 17.23 | 17.85 | 18.52 | 20.02 |
| 2NSH 120 2000 | 1.2 | 1.14 | 1.20 | 15 | 20.00 | 50 | 4 | 20.78 | 21.51 | 22.29 | 23.12 | 25.00 |
| 2NSH 120 2500 | 1.2 | 1.14 | 1.20 | 15 | 25.00 | 60 | 4 | 25.95 | 26.86 | 27.83 | 28.87 | free |
| 2NSH 150 400 | 1.5 | 1.44 | 1.50 | 15 | 4.00 | 45 | 4 | 4.25 | 4.39 | 4.55 | 4.72 | 5.11 |
| 2NSH 150 600 | 1.5 | 1.44 | 1.50 | 15 | 6.00 | 45 | 4 | 6.31 | 6.53 | 6.77 | 7.02 | 7.59 |
| 2NSH 150 800 | 1.5 | 1.44 | 1.50 | 15 | 8.00 | 45 | 4 | 8.38 | 8.67 | 8.99 | 9.32 | 10.08 |
| 2NSH 150 1000 | 1.5 | 1.44 | 1.50 | 15 | 10.00 | 45 | 4 | 10.45 | 10.81 | 11.20 | 11.62 | 12.57 |
| 2NSH 150 1200 | 1.5 | 1.44 | 1.50 | 15 | 12.00 | 45 | 4 | 12.51 | 12.95 | 13.42 | 13.92 | 15.05 |
| 2NSH 150 1600 | 1.5 | 1.44 | 1.50 | 15 | 16.00 | 50 | 4 | 16.65 | 17.23 | 17.85 | 18.52 | 20.02 |
| 2NSH 150 1800 | 1.5 | 1.44 | 1.50 | 15 | 18.00 | 50 | 4 | 18.72 | 19.37 | 20.07 | 20.82 | 22.51 |
| 2NSH 150 2000 | 1.5 | 1.44 | 1.50 | 15 | 20.00 | 50 | 4 | 20.78 | 21.51 | 22.29 | 23.12 | free |
| 2NSH 150 2500 | 1.5 | 1.44 | 1.50 | 15 | 25.00 | 60 | 4 | 25.95 | 26.86 | 27.83 | 28.87 | free |
| 2NSH 150 3000 | 1.5 | 1.44 | 1.50 | 15 | 30.00 | 70 | 4 | 31.12 | 32.21 | 33.37 | 34.62 | free |
| 2NSH 150 4000 | 1.5 | 1.44 | 1.50 | 15 | 40.00 | 80 | 4 | 41.46 | 42.90 | 44.45 | free | free |
| 2NSH 160 800 | 1.6 | 1.55 | 1.60 | 15 | 8.00 | 45 | 4 | 8.36 | 8.65 | 8.96 | 9.30 | 10.06 |
| 2NSH 160 1000 | 1.6 | 1.55 | 1.60 | 15 | 10.00 | 45 | 4 | 10.43 | 10.79 | 11.18 | 11.60 | 12.54 |
| 2NSH 160 1200 | 1.6 | 1.55 | 1.60 | 15 | 12.00 | 45 | 4 | 12.50 | 12.93 | 13.40 | 13.90 | 15.03 |
| 2NSH 160 1400 | 1.6 | 1.55 | 1.60 | 15 | 14.00 | 45 | 4 | 14.56 | 15.07 | 15.61 | 16.20 | 17.52 |
| 2NSH 160 1600 | 1.6 | 1.55 | 1.60 | 15 | 16.00 | 50 | 4 | 16.63 | 17.21 | 17.83 | 18.50 | 20.00 |
| 2NSH 160 1800 | 1.6 | 1.55 | 1.60 | 15 | 18.00 | 50 | 4 | 18.70 | 19.35 | 20.05 | 20.80 | 22.49 |
| 2NSH 160 2000 | 1.6 | 1.55 | 1.60 | 15 | 20.00 | 50 | 4 | 20.76 | 21.49 | 22.26 | 23.10 | free |
| 2NSH 180 800 | 1.8 | 1.75 | 1.80 | 15 | 8.00 | 45 | 4 | 8.36 | 8.65 | 8.96 | 9.30 | 10.06 |
| 2NSH 180 1000 | 1.8 | 1.75 | 1.80 | 15 | 10.00 | 45 | 4 | 10.43 | 10.79 | 11.18 | 11.60 | 12.54 |
| 2NSH 180 1200 | 1.8 | 1.75 | 1.80 | 15 | 12.00 | 45 | 4 | 12.50 | 12.93 | 13.40 | 13.90 | 15.03 |
| 2NSH 180 1400 | 1.8 | 1.75 | 1.80 | 15 | 14.00 | 45 | 4 | 14.56 | 15.07 | 15.61 | 16.20 | 17.52 |
| 2NSH 180 1600 | 1.8 | 1.75 | 1.80 | 15 | 16.00 | 50 | 4 | 16.63 | 17.21 | 17.83 | 18.50 | 20.00 |
| 2NSH 180 1800 | 1.8 | 1.75 | 1.80 | 15 | 18.00 | 50 | 4 | 18.70 | 19.35 | 20.05 | 20.80 | free |
| 2NSH 180 2000 | 1.8 | 1.75 | 1.80 | 15 | 20.00 | 50 | 4 | 20.76 | 21.49 | 22.26 | 23.10 | free |
| 2NSH 200 400 | 2.0 | 1.92 | 2.00 | 15 | 4.00 | 45 | 4 | 4.28 | 4.43 | 4.59 | 4.77 | 5.15 |
| 2NSH 200 600 | 2.0 | 1.92 | 2.00 | 15 | 6.00 | 45 | 4 | 6.35 | 6.57 | 6.81 | 7.07 | 7.64 |
| 2NSH 200 800 | 2.0 | 1.92 | 2.00 | 15 | 8.00 | 45 | 4 | 8.42 | 8.71 | 9.03 | 9.37 | 10.13 |
| 2NSH 200 1000 | 2.0 | 1.92 | 2.00 | 15 | 10.00 | 45 | 4 | 10.49 | 10.85 | 11.24 | 11.67 | 12.61 |
| 2NSH 200 1200 | 2.0 | 1.92 | 2.00 | 15 | 12.00 | 45 | 4 | 12.55 | 12.99 | 13.46 | 13.96 | 15.10 |
| 2NSH 200 1400 | 2.0 | 1.92 | 2.00 | 15 | 14.00 | 45 | 4 | 14.62 | 15.13 | 15.68 | 16.26 | 17.58 |
| 2NSH 200 1600 | 2.0 | 1.92 | 2.00 | 15 | 16.00 | 50 | 4 | 16.69 | 17.27 | 17.89 | 18.56 | free |
| 2NSH 200 1800 | 2.0 | 1.92 | 2.00 | 15 | 18.00 | 50 | 4 | 18.76 | 19.41 | 20.11 | 20.86 | free |
| 2NSH 200 2000 | 2.0 | 1.92 | 2.00 | 15 | 20.00 | 50 | 4 | 20.82 | 21.55 | 22.33 | 23.16 | free |
| 2NSH 200 2500 | 2.0 | 1.92 | 2.00 | 15 | 25.00 | 60 | 4 | 25.99 | 26.90 | 27.87 | free | free |
| 2NSH 200 3000 | 2.0 | 1.92 | 2.00 | 15 | 30.00 | 70 | 4 | 31.16 | 32.25 | 33.41 | free | free |
| 2NSH 200 4000 | 2.0 | 1.92 | 2.00 | 15 | 40.00 | 80 | 4 | 41.50 | 42.94 | free | free | free |
| 2NSH 250 1000 | 2.5 | 2.39 | 2.50 | 15 | 10.00 | 45 | 4 | 10.54 | 10.91 | 11.31 | 11.73 | 12.68 |
| 2NSH 250 1200 | 2.5 | 2.39 | 2.50 | 15 | 12.00 | 45 | 4 | 12.61 | 13.05 | 13.52 | 14.03 | free |
| 2NSH 250 1600 | 2.5 | 2.39 | 2.50 | 15 | 16.00 | 50 | 4 | 16.75 | 17.33 | 17.96 | 18.63 | free |
| 2NSH 250 2000 | 2.5 | 2.39 | 2.50 | 15 | 20.00 | 50 | 4 | 20.88 | 21.61 | 22.39 | free | free |
| 2NSH 250 2500 | 2.5 | 2.39 | 2.50 | 15 | 25.00 | 60 | 4 | 26.05 | 26.96 | 27.93 | free | free |
| 2NSH 250 3000 | 2.5 | 2.39 | 2.50 | 15 | 30.00 | 70 | 4 | 31.22 | 32.31 | free | free | free |
| 2NSH 300 800 | 3.0 | 2.86 | 3.00 | 15 | 8.00 | 50 | 6 | 8.53 | 8.83 | 9.15 | 9.49 | 10.26 |
| 2NSH 300 1000 | 3.0 | 2.86 | 3.00 | 15 | 10.00 | 50 | 6 | 10.60 | 10.97 | 11.37 | 11.79 | 12.75 |
| 2NSH 300 1200 | 3.0 | 2.86 | 3.00 | 15 | 12.00 | 50 | 6 | 12.67 | 13.11 | 13.58 | 14.09 | 15.24 |
| 2NSH 300 1600 | 3.0 | 2.86 | 3.00 | 15 | 16.00 | 60 | 6 | 16.80 | 17.39 | 18.02 | 18.69 | 20.21 |
| 2NSH 300 2000 | 3.0 | 2.86 | 3.00 | 15 | 20.00 | 60 | 6 | 20.94 | 21.67 | 22.45 | 23.29 | 25.18 |
| 2NSH 300 2500 | 3.0 | 2.86 | 3.00 | 15 | 25.00 | 60 | 6 | 26.11 | 27.02 | 27.99 | 29.04 | free |
| 2NSH 300 3000 | 3.0 | 2.86 | 3.00 | 15 | 30.00 | 70 | 6 | 31.28 | 32.36 | 33.53 | 34.79 | free |
| 2NSH 300 3500 | 3.0 | 2.86 | 3.00 | 15 | 35.00 | 70 | 6 | 36.44 | 37.71 | 39.08 | 40.54 | free |
| 2NSH 300 4000 | 3.0 | 2.86 | 3.00 | 15 | 40.00 | 80 | 6 | 41.61 | 43.06 | 44.62 | free | free |
| 2NSH 400 1000 | 4.0 | 3.80 | 4.00 | 15 | 10.00 | 50 | 6 | 10.72 | 11.09 | 11.49 | 11.92 | 12.89 |
| 2NSH 400 1200 | 4.0 | 3.80 | 4.00 | 15 | 12.00 | 50 | 6 | 12.78 | 13.23 | 13.71 | 14.22 | 15.38 |
| 2NSH 400 1400 | 4.0 | 3.80 | 4.00 | 15 | 14.00 | 50 | 6 | 14.85 | 15.37 | 15.93 | 16.52 | 17.86 |
| 2NSH 400 1600 | 4.0 | 3.80 | 4.00 | 15 | 16.00 | 60 | 6 | 16.92 | 17.51 | 18.14 | 18.82 | free |
| 2NSH 400 2000 | 4.0 | 3.80 | 4.00 | 15 | 20.00 | 60 | 6 | 21.05 | 21.79 | 22.57 | 23.42 | free |
| 2NSH 400 2500 | 4.0 | 3.80 | 4.00 | 15 | 25.00 | 60 | 6 | 26.22 | 27.14 | 28.12 | free | free |
| 2NSH 400 3000 | 4.0 | 3.80 | 4.00 | 15 | 30.00 | 70 | 6 | 31.39 | 32.48 | 33.66 | free | free |
| 2NSH 400 3500 | 4.0 | 3.80 | 4.00 | 15 | 35.00 | 70 | 6 | 36.56 | 37.83 | free | free | free |
| 2NSH 400 4000 | 4.0 | 3.80 | 4.00 | 15 | 40.00 | 80 | 6 | 41.73 | 43.18 | free | free | free |
| 2NSH 400 5000 | 4.0 | 3.80 | 4.00 | 15 | 50.00 | 100 | 6 | 52.06 | 53.88 | free | free | free |
| 2NSH 500 1600 | 5.0 | 4.75 | 5.00 | 15 | 16.00 | 60 | 6 | 17.02 | 17.61 | 18.25 | free | free |
| 2NSH 500 2000 | 5.0 | 4.75 | 5.00 | 15 | 20.00 | 60 | 6 | 21.15 | 21.89 | free | free | free |
| 2NSH 500 2500 | 5.0 | 4.75 | 5.00 | 15 | 25.00 | 60 | 6 | 26.32 | 27.24 | free | free | free |
| 2NSH 500 3000 | 5.0 | 4.75 | 5.00 | 15 | 30.00 | 70 | 6 | 31.49 | free | free | free | free |
| 2NSH 500 3500 | 5.0 | 4.75 | 5.00 | 15 | 35.00 | 70 | 6 | 36.66 | free | free | free | free |
| 2NSH 500 4000 | 5.0 | 4.75 | 5.00 | 15 | 40.00 | 80 | 6 | 41.82 | free | free | free | free |
| 2NSH 500 5000 | 5.0 | 4.75 | 5.00 | 15 | 50.00 | 100 | 6 | 52.16 | free | free | free | free |
| 2NSH 600 1500 | 6.0 | 5.70 | 6.00 | - | 15.00 | 60 | 6 | free | free | free | free | free |
| 2NSH 600 2000 | 6.0 | 5.70 | 6.00 | - | 20.00 | 60 | 6 | free | free | free | free | free |
| 2NSH 600 3000 | 6.0 | 5.70 | 6.00 | - | 30.00 | 70 | 6 | free | free | free | free | free |
| 2NSH 600 4000 | 6.0 | 5.70 | 6.00 | - | 40.00 | 80 | 6 | free | free | free | free | free |
| 2NSH 800 2000 | 8.0 | 7.60 | 8.00 | - | 20.00 | 80 | 8 | free | free | free | free | free |
| 2NSH 800 3000 | 8.0 | 7.60 | 8.00 | - | 30.00 | 80 | 8 | free | free | free | free | free |
| 2NSH 800 4000 | 8.0 | 7.60 | 8.00 | - | 40.00 | 100 | 8 | free | free | free | free | free |
