흑연 가공용
)
- Product

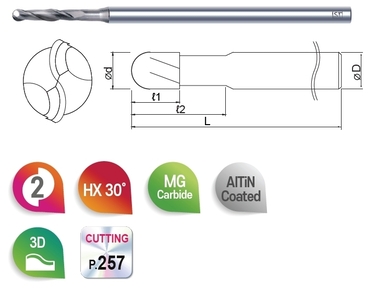

- 2BG 2날 볼-흑연 가공용
- 특징
- 최적의 설계로 날부의 강성이 크며 채터링 발생이 적음
- AlTiN 코팅 처리로 내마모성이 커짐
- Tolerance
Cutting Dia. D≤6: 0/-0.01
D>6: 0/-0.015Radius R≤0.25: 0/-0.005
R>0.25: 0/-0.01
Recommended workpiece Material
| 탄소강/합금강(~HB350) | 스테인리스(~HB240) | 주철(~HB260) | 중저경도강(~HRc50) | 고경도강(HRc45~55) | 초고경도강(~HRc55~68) | 니켈& 티타늄 합금 |
동합금 | 알루미늄 | 수지 & 플라스틱 | 흑연 |
|---|---|---|---|---|---|---|---|---|---|---|
| △ | △ | △ | △ | △ | ◎ |
가로로 스크롤하세요
(Unit: mm)
|
주문번호
|
날경 x 볼반경
d X R |
날장
L1 |
유효장
L2 |
전장
L |
생크경
D |
|---|---|---|---|---|---|
| 2BG 050 200 50 | 0.5 X R0.25 | 2 | - | 50 | 4 |
| 2BG 050 500 50 | 0.5 X R0.25 | 2 | 5 | 50 | 4 |
| 2BG 100 500 60 | 1.0 X R0.5 | 5 | - | 60 | 4 |
| 2BG 100 1000 60 | 1.0 X R0.5 | 5 | 10 | 60 | 4 |
| 2BG 100 1500 60 | 1.0 X R0.5 | 5 | 15 | 60 | 4 |
| 2BG 100 2000 80 | 1.0 X R0.5 | 5 | 20 | 80 | 4 |
| 2BG 100 2500 80 | 1.0 X R0.5 | 5 | 25 | 80 | 4 |
| 2BG 150 1000 60 | 1.5 X R0.75 | 10 | - | 60 | 4 |
| 2BG 150 1500 60 | 1.5 X R0.75 | 10 | 15 | 60 | 4 |
| 2BG 150 2000 60 | 1.5 X R0.75 | 10 | 20 | 60 | 4 |
| 2BG 200 1000 60 | 2.0 X R1.0 | 10 | - | 60 | 4 |
| 2BG 200 2000 60 | 2.0 X R1.0 | 10 | 20 | 60 | 4 |
| 2BG 200 3000 80 | 2.0 X R1.0 | 10 | 30 | 80 | 4 |
| 2BG 200 3000 100 | 2.0 X R1.0 | 10 | 30 | 100 | 4 |
| 2BG 200 4000 80 | 2.0 X R1.0 | 10 | 40 | 80 | 4 |
| 2BG 200 4000 100 | 2.0 X R1.0 | 10 | 40 | 100 | 4 |
| 2BG 250 2000 70 | 2.5 X R1.25 | 10 | 20 | 70 | 4 |
| 2BG 300 2000 70 | 3.0 X R1.5 | 10 | 20 | 70 | 4 |
| 2BG 300 3000 80 | 3.0 X R1.5 | 10 | 30 | 80 | 4 |
| 2BG 400 2000 80 | 4.0 X R2.0 | 20 | - | 80 | 4 |
| 2BG 400 2000 100 | 4.0 X R2.0 | 20 | - | 100 | 4 |
| 2BG 400 2000 130 | 4.0 X R2.0 | 20 | - | 130 | 4 |
| 2BG 500 2500 100 | 5.0 X R2.5 | 25 | - | 100 | 6 |
| 2BG 600 3000 80 | 6.0 X R3.0 | 30 | - | 80 | 6 |
| 2BG 600 3000 100 | 6.0 X R3.0 | 30 | - | 100 | 6 |
| 2BG 600 4000 150 | 6.0 X R3.0 | 40 | - | 150 | 6 |
| 2BG 800 4500 120 | 8.0 X R4.0 | 45 | - | 120 | 8 |
| 2BG 800 4500 150 | 8.0 X R4.0 | 45 | - | 150 | 8 |
| 2BG 1000 5000 120 | 10.0 X R5.0 | 50 | - | 120 | 10 |
| 2BG 1000 5000 150 | 10.0 X R5.0 | 50 | - | 150 | 10 |
| 2BG 1200 5000 130 | 12.0 X R6.0 | 50 | - | 130 | 12 |
| 2BG 1200 5000 150 | 12.0 X R6.0 | 50 | - | 150 | 12 |
가로로 스크롤하세요.
