초고경도용


제품명
2BH 2날 볼-초고경도용
Features
  • 최적의 설계로 날부의 강성이 크며 채터링 발생이 적음
  • 절삭날의 치수와 형상은 초고경도 소재 가공에 최적화됨
  • 건식가공용
Tolerance
Cutting Dia. D≤6: 0/-0.01
D>6: 0/-0.015
Radius R≤0.25: 0/-0.005
R>0.25: 0/-0.01
견적문의

Recommended workpiece Material

◎:최적 ○:보통 △:제한적
탄소강/합금강(~HB350) 스테인리스(~HB240) 주철(~HB260) 중저경도강(~HRc50) 고경도강(HRc45~55) 초고경도강(~HRc55~68) 티타늄합금 동합금 알루미늄 수지 & 플라스틱 흑연
○ △ ○ ○ ◎

가로로 스크롤하세요.

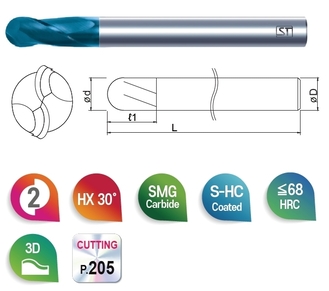

(Unit: mm)

주문번호
날경 x 볼반경
d X R
날장
L1
전장
L
생크경
D
2BH 020 040 S4 0.2 X R0.1 0.4 45 4
2BH 030 060 S4 0.3 X R0.15 0.6 45 4
2BH 040 080 S4 0.4 X R0.20.8 45 4
2BH 050 100 S4 0.5 X R0.251 45 4
2BH 060 120 S4 0.6 X R0.31.245 4
2BH 070 150 S4 0.7 X R0.351.5 45 4
2BH 080 200 S4 0.8 X R0.42 45 4
2BH 100 250 S4 1.0 X R0.52.5 45 4
2BH 100 250 S6 1.0 X R0.52.5 50 6
2BH 120 300 S4 1.2 X R0.63 45 4
2BH 150 300 S4 1.5 X R0.753 45 4
2BH 150 300 S6 1.5 X R0.753 50 6
2BH 200 500 S4 2.0 X R1.05 45 4
2BH 200 500 S6 2.0 X R1.05 50 6
2BH 250 600 S4 2.5 X R1.256 45 4
2BH 250 600 S6 2.5 X R1.256 50 6
2BH 300 800 S4 3.0 X R1.58 50 4
2BH 300 800 S6 3.0 X R1.58 60 6
2BH 350 800 S4 3.5 X R1.758 50 4
2BH 400 800 S4 4.0 X R2.08 60 4
2BH 400 800 S6 4.0 X R2.08 60 6
2BH 500 1000 S6 5.0 X R2.510 60 6
2BH 600 1200 60 6.0 X R3.012 60 6
2BH 600 1200 70 6.0 X R3.012 70 6
2BH 600 1200 80 6.0 X R3.012 80 6
2BH 600 1200 90 6.0 X R3.012 90 6
2BH 600 1200 100 6.0 X R3.012 100 6
2BH 700 1400 80 7.0 X R3.514 80 8
2BH 800 1400 60 8.0 X R4.014 60 8
2BH 800 1400 90 8.0 X R4.014 90 8
2BH 800 1400 100 8.0 X R4.014 100 8
2BH 800 1400 110 8.0 X R4.014 110 8
2BH 900 1600 100 9.0 X R4.516 100 10
2BH 1000 1800 70 10.0 X R5.018 70 10
2BH 1000 1800 90 10.0 X R5.018 90 10
2BH 1000 1800 100 10.0 X R5.018 100 10
2BH 1200 2200 75 12.0 X R6.022 75 12
2BH 1200 2200 100 12.0 X R6.022 100 12
2BH 1200 2200 110 12.0 X R6.022 110 12

가로로 스크롤하세요.

목록 견적문의
